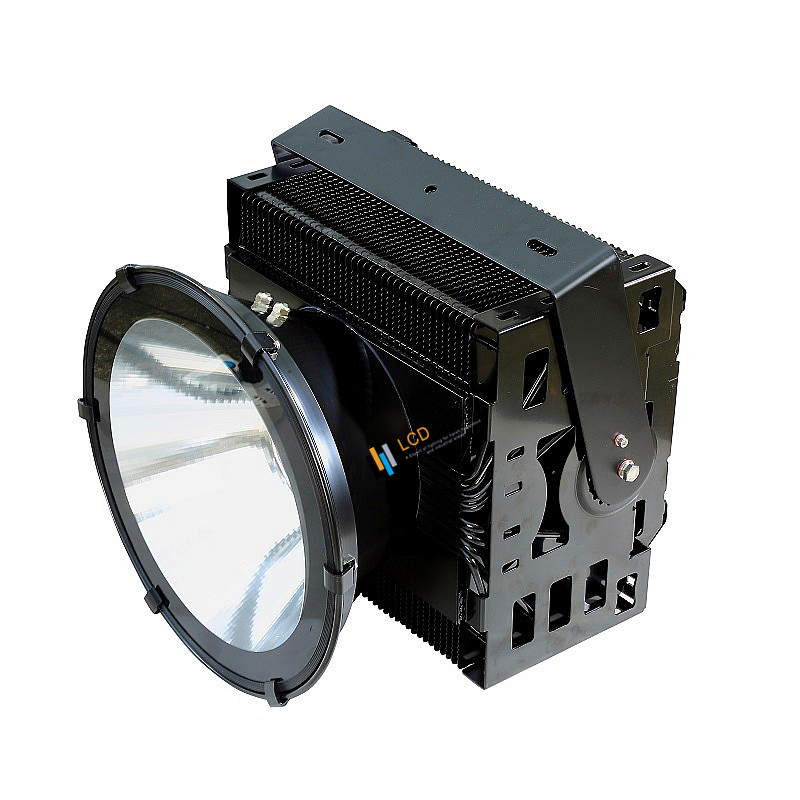

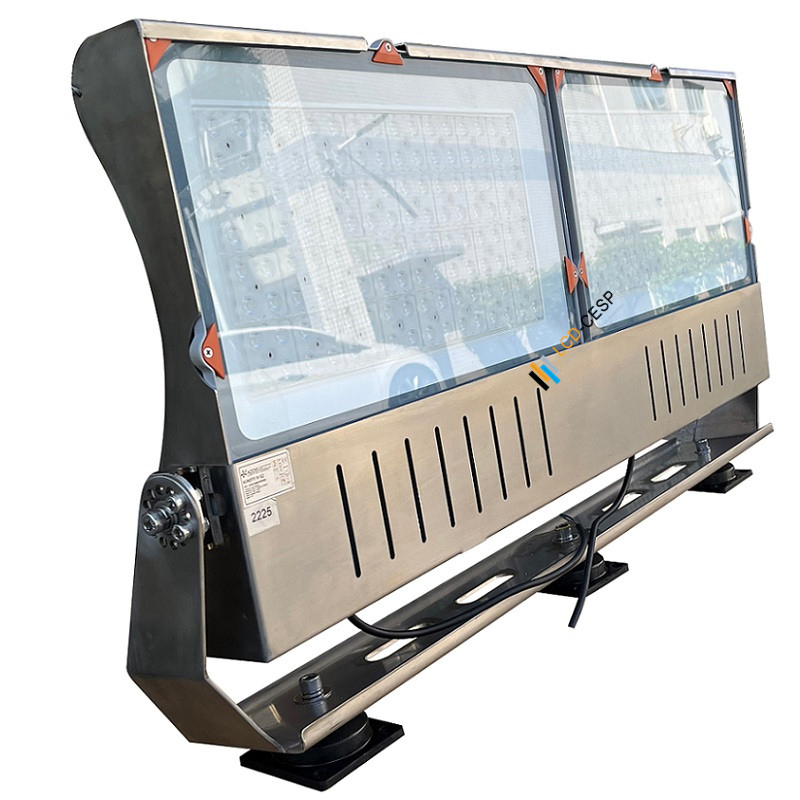

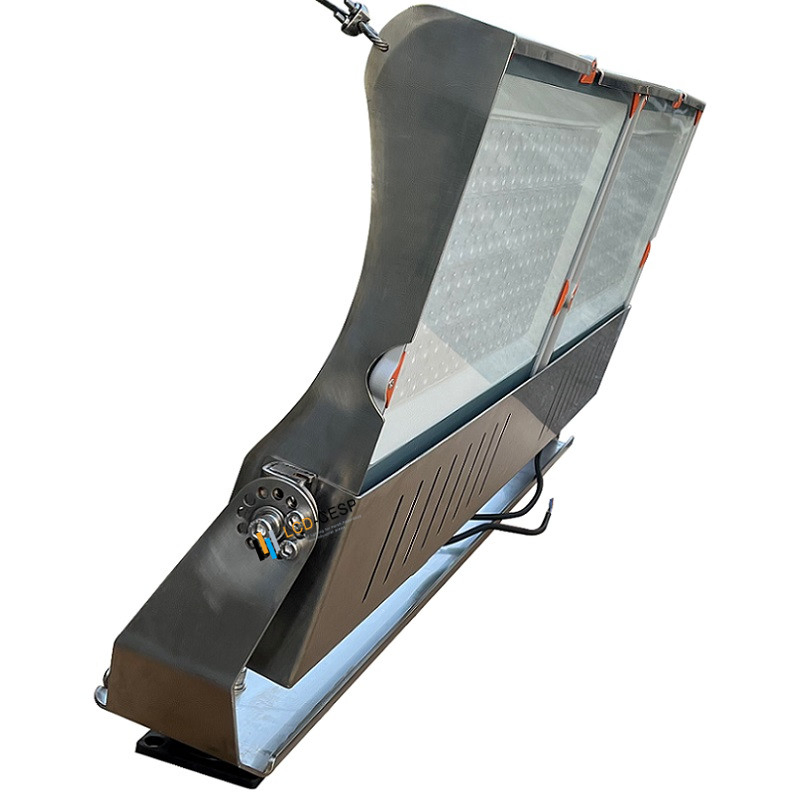

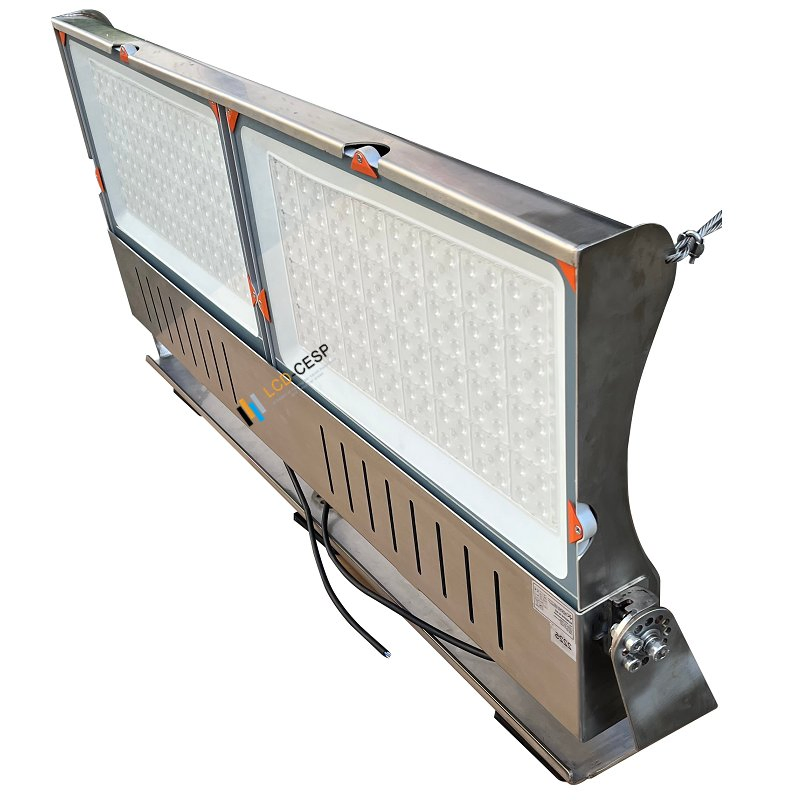

La nueva luminaria LCD-LED es nuestra unidad de alto voltaje más versátil hasta la fecha. La serie LCD-H3-FHB es una combinación de faro y campana alta (high bay) que puede ser utilizada para satisfacer varios requisitos de aplicación. Está equipado con un motor de luz LED de última generación que ofrece regulación opcional de 0-10V, excelente orientación de salida, iluminación uniforme y alta eficacia lumínica. La gestión térmica superior aumenta al 100% la fiabilidad y longevidad que los sistemas SSL con heatpipes de cobre pueden ofrecer. Las configuraciones de montaje únicas permiten utilizar el LCD-H3-FHB como proyector de alta potencia montado con una horquilla de acero ajustable, o como campana alta colgado de un gancho de acero. Con eficacias reales de hasta 115-120 lm/w y un CRI de ≥75, cumple o supera los requisitos de eficiencia más exigentes.

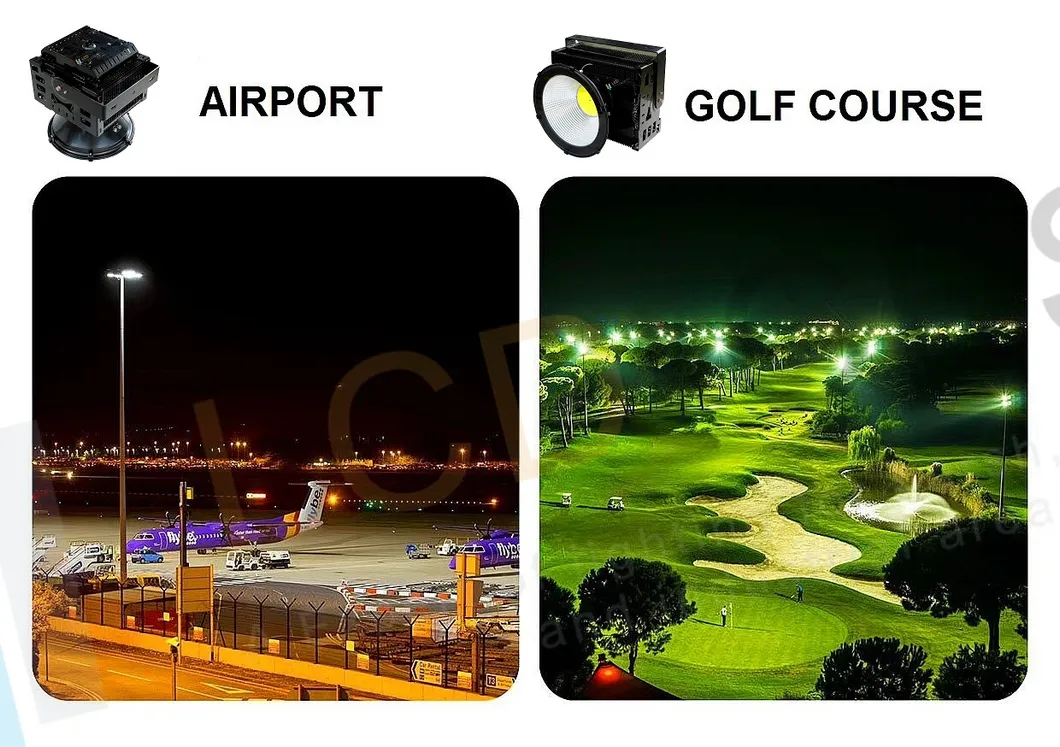

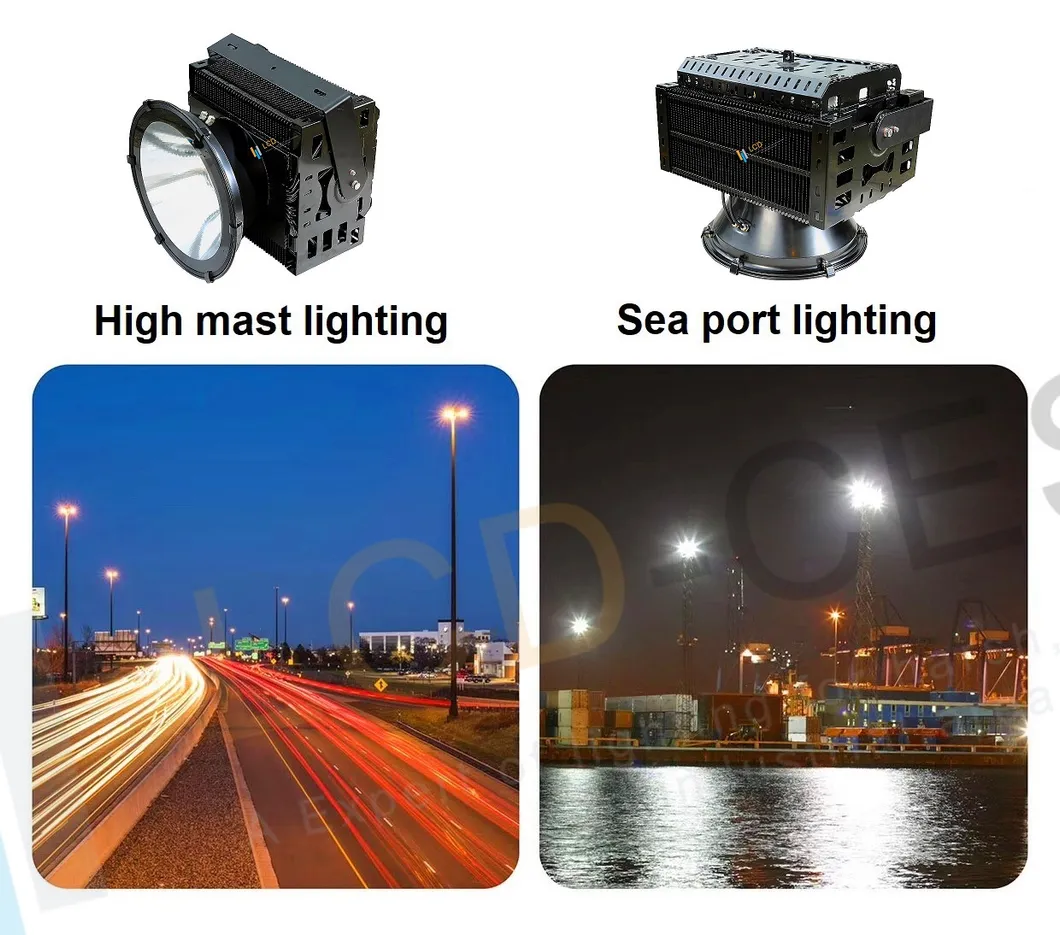

Las luminarias proyectoras de la serie LCD-H3-FHB para áreas exteriores ofrecen un alto rendimiento y una larga vida útil, lo que significa un menor consumo de energía y costos de mantenimiento nulos. Proporcionan una iluminación brillante y uniforme mediante lentes ópticas de alta calidad, reduciendo los costos operativos en comparación con las tecnologías tradicionales, al tiempo que infunden seguridad y atraen la atención en cualquier gran superficie. Una amplia variedad de tamaños, lúmenes, módulos y ópticas ofrece máxima flexibilidad para evitar la sobre o subiluminación del espacio.
La óptica específica para aplicaciones de la serie LCD-H3-FHB asegura que la luz se dirija exactamente donde se necesita. Esto maximiza la eficiencia y minimiza la dispersión de luz molesta en zonas adyacentes. Permite alcanzar el nivel óptimo de luz con menos luminarias en comparación con las soluciones HID tradicionales de 2000W-5000W. La compatibilidad con tecnologías de regulación PLC, DALI y 0-10V reduce de forma significativa los costos de operación y simplifica la actualización sobre los postes existentes.

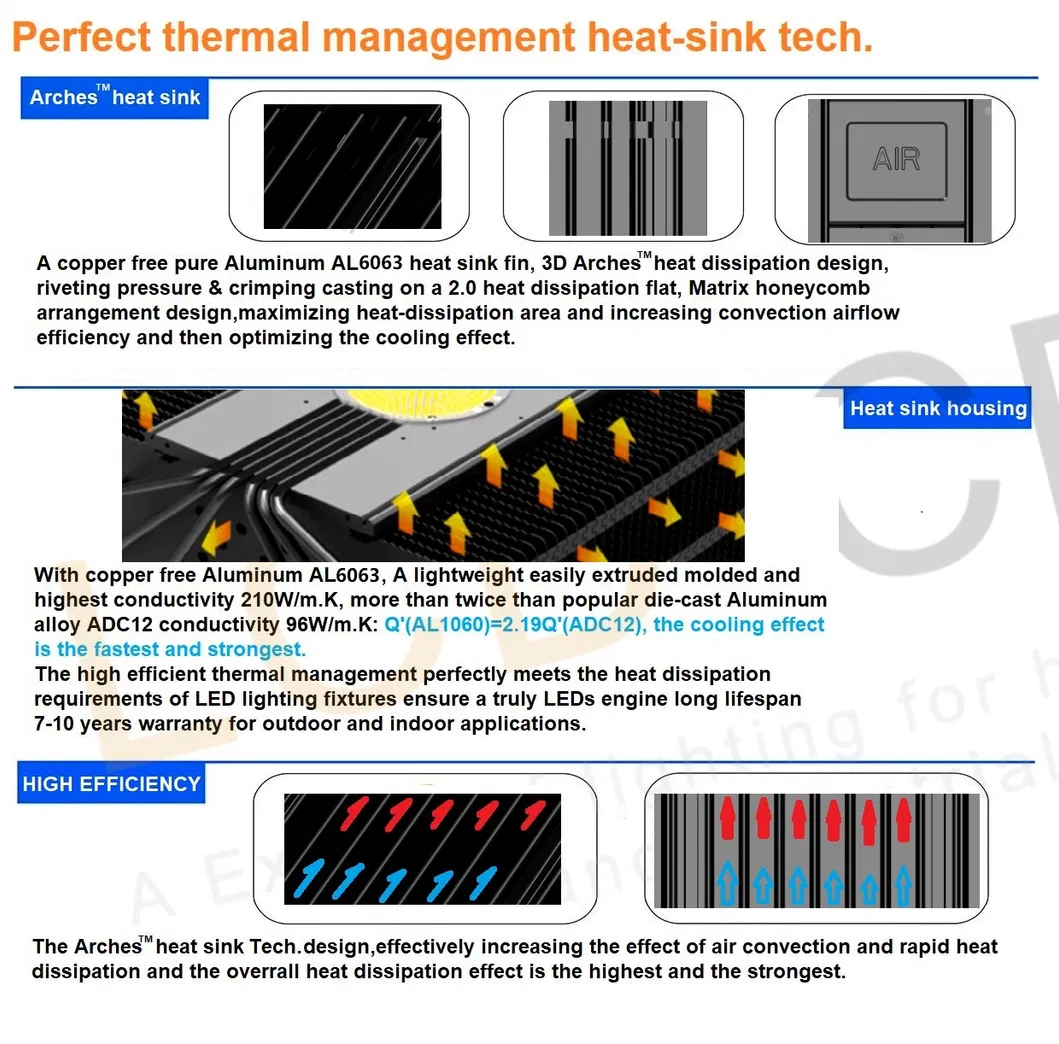

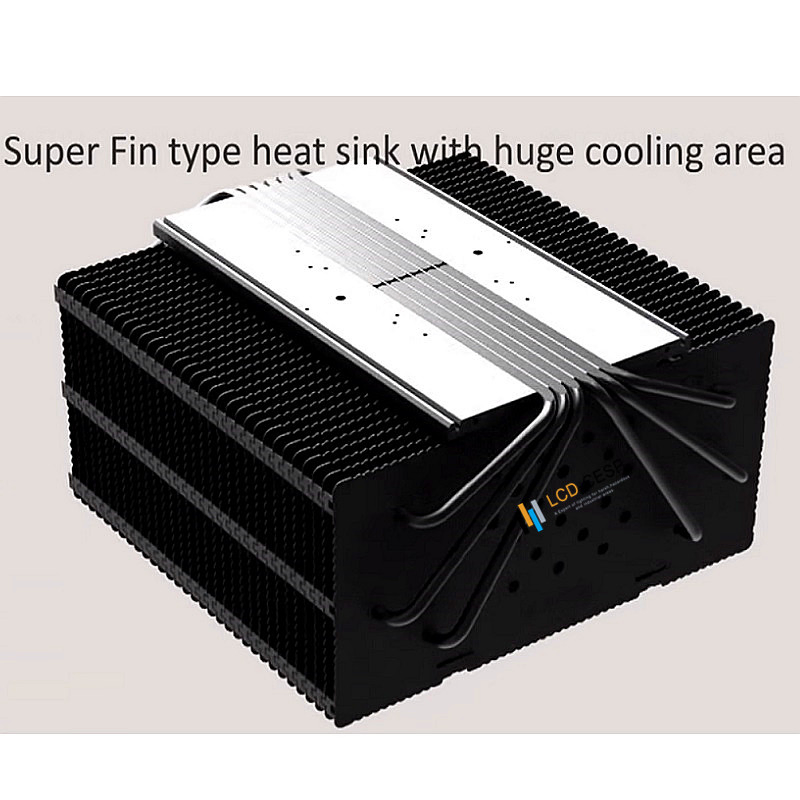

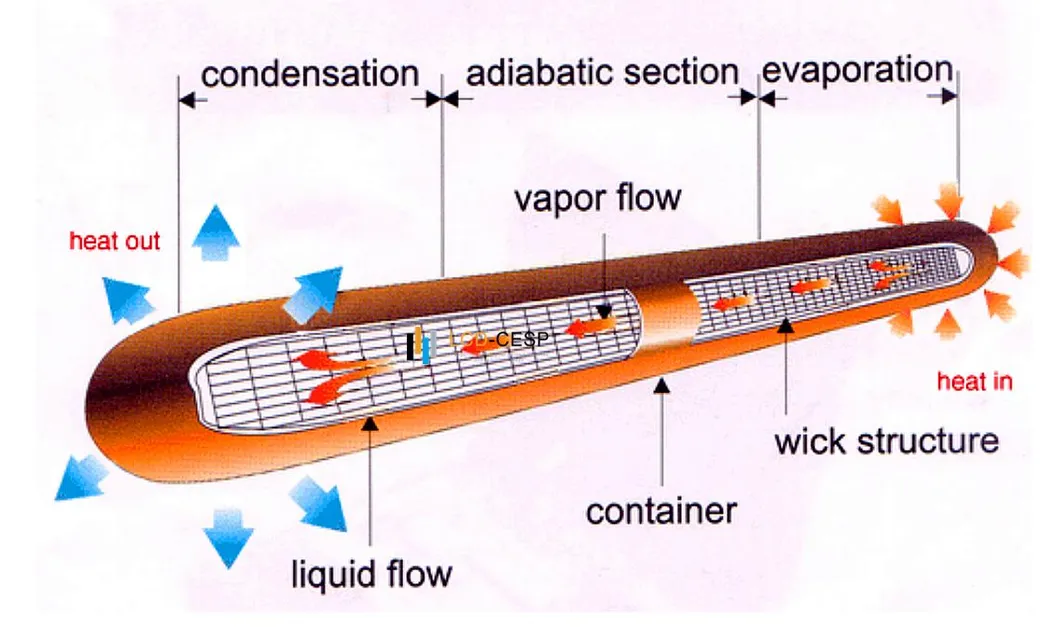

El disipador de calor de la luminaria está fabricado en aluminio puro libre de cobre AL6063 con una alta conductividad térmica de 210 W/m.K, asistido por un sistema de heatpipes de cobre puro. Esta tecnología de refrigeración pasiva garantiza la óptima disipación del calor del motor LED para prolongar su vida útil y rendimiento estable.

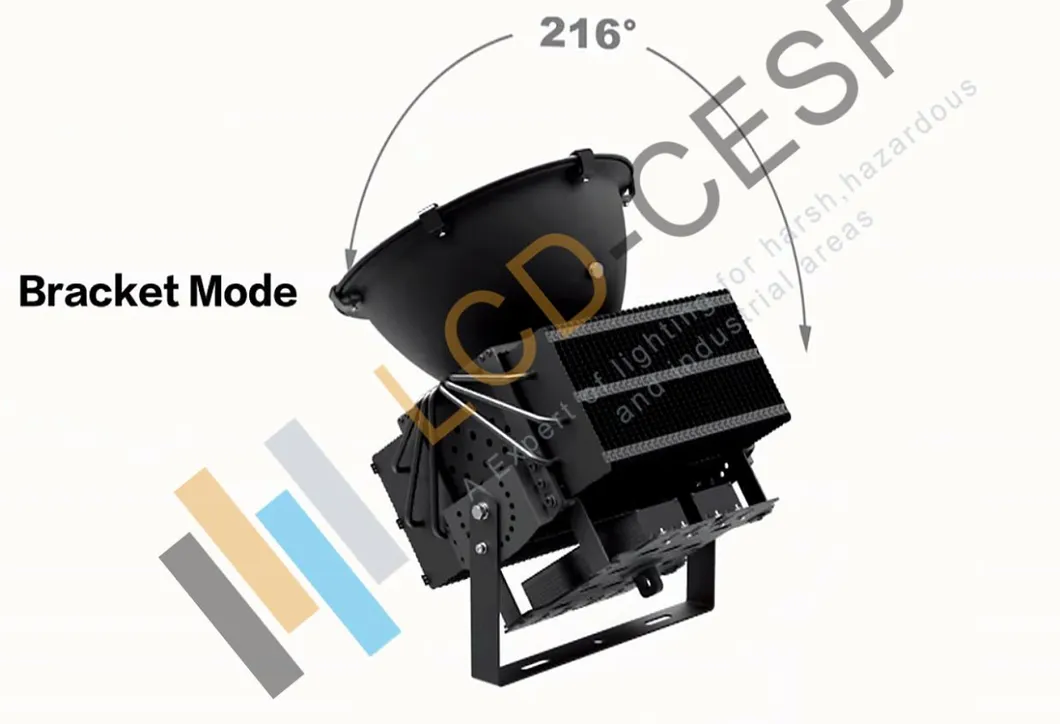

El sistema óptico flexible permite varias combinaciones y configuraciones, lo que reduce el número total de luminarias necesarias. Además, cada módulo LED se puede inclinar individualmente (± 216°), optimizando el diseño de iluminación y adaptándose a cualquier superficie o requisito de corte de haz.

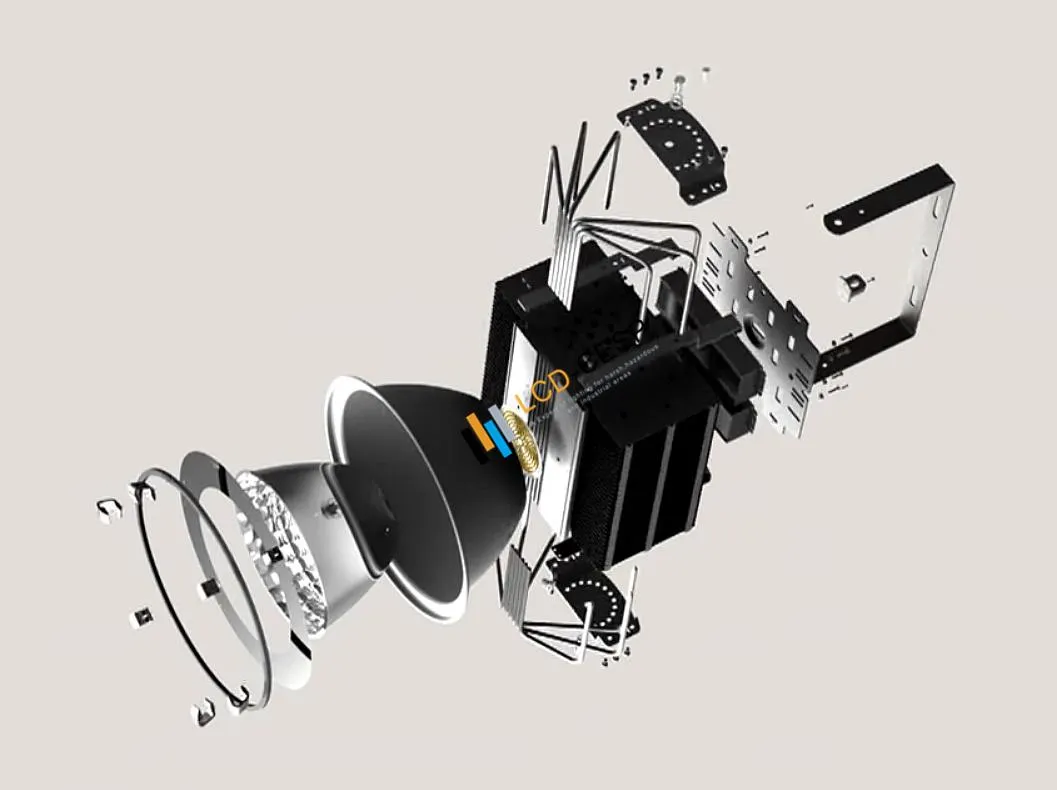

Construcción: El diseño de precisión aprovecha las mejores propiedades de tres materiales clave: soporte de acero de alta resistencia; aletas de disipación de calor de aluminio ligero; y placa LED montada sobre tubos de cobre huecos que terminan en el disipador para una máxima conductividad térmica. Incorpora una membrana transpirable de e-PTFE que permite la expansión de aire sin absorber humedad o polvo.

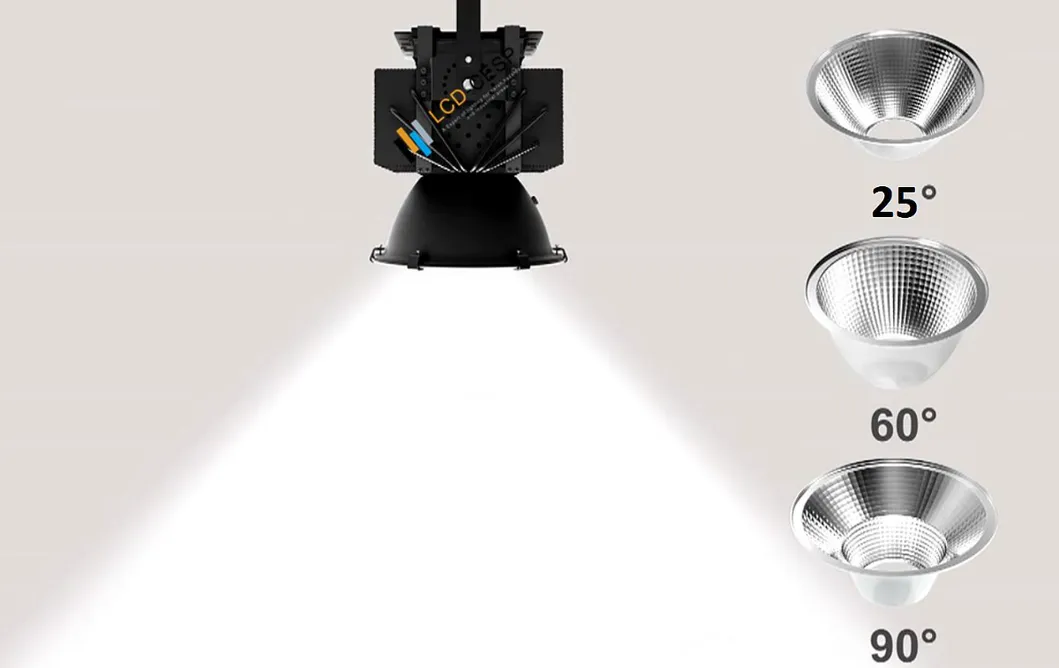

Óptica: Ofrece temperaturas de color correlacionadas de 3000K a 6500K con un CRI mínimo de 70. Los reflectores especulares distribuyen la luz en ángulos de haz de 45°, 60° o 90° para una óptima iluminación.
Eléctrica: Impulsado por controladores LED de alta eficiencia y corriente constante homologados por TUV, UL, SAA, CE y RoHS (Clase 2). Con protección integrada IP67 contra cortocircuito, sobretensión, sobretemperatura y descargas atmosféricas.
| Parámetro | Especificación | Parámetro | Especificación |
|---|---|---|---|
| Eficacia Lumínica | Hasta 130 LM/W | Impactos Mecánicos | IK08 / IK10 en sistema óptico |
| Mantenimiento Lumínico | L80/B10 hasta 100K horas | Grado de Estanqueidad | IP65 / IP66 (Motor de luz y driver IP67) |
| CCT (Temp. Color) | 3000K / 4000K / 6500K | Temp. de Operación | -40°C a +55°C |
| CRI (Rend. Cromático) | >75 / >80 disponible | Parpadeo (Flicker) | 0% |
| Peso | Máx. 26 kg (según módulos) | Rango de Potencia | 100W a 1500W |
| Prot. Sobretensión | Hasta 4KV / 10KV bajo solicitud | Ángulos de Apertura | 45°, 60°, 90° (Opciones asimétricas) |
| Nº de Modelo | Potencia (W) | Lumen (Lm) | Temp. de Color | Tensión de Entrada | Corriente / Peso | Dimensiones (mm) |
|---|---|---|---|---|---|---|
| LCD-LYEGM-125 | 120W | 18000 | 3000K / 4000K / 6500K | 85 ~ 265 VCA | 0.12 A / 3.20 kg | 310 * 116 * 191 |
| LCD-LYEGM-245 | 240W | 36000 | 3000K / 4000K / 6500K | 85 ~ 265 VCA | 0.12 A / 3.33 kg | 365 * 310 * 60 |
| LCD-LYEGM-365 | 360W | 54000 | 3000K / 4000K / 6500K | 85 ~ 265 VCA | 0.12 A / 3.80 kg | 365 * 365 * 60 |
| LCD-LYEGM-485 | 480W | 72000 | 3000K / 4000K / 6500K | 85 ~ 265 VCA | 0.12 A / 4.65 kg | 365 * 420 * 60 |
| LCD-LYEGM-725 | 720W | 108000 | 3000K / 4000K / 6500K | 85 ~ 265 VCA | 0.12 A / 8.20 kg | 590 * 387 * 63 |
| LCD-LYEGM-965 | 960W | 144000 | 3000K / 4000K / 6500K | 85 ~ 265 VCA | 0.12 A / 1.70 kg | 346 * 200 * 65 |
| LCD-LYEGM-1205 | 1200W | 180000 | 3000K / 4000K / 6500K | 85 ~ 265 VCA | 0.12 A / 3.33 kg | 365 * 310 * 60 |
| LCD-LYEGM-1505 | 1500W | 225000 | 3000K / 4000K / 6500K | 85 ~ 265 VCA | 0.12 A / 3.80 kg | 365 * 365 * 60 |
(1) Corriente continua (DC) disponible bajo pedido especial.
(2) Opciones de color en blanco cálido, blanco neutro y blanco frío.
*** Corriente nominal AC de 85 a 265VAC. Carcasa negra y revestimiento de protección marina opcionales.
Carcasa / Vivienda: Moldeada en aluminio puro libre de cobre (1070) con un espesor mínimo de 1.0-1.5mm, lo que garantiza una resistencia a la corrosión óptima. Las partes extruidas están construidas en aleación de aluminio anodizado 6063-T5 de bajo contenido en cobre.
Compartimento Eléctrico: Puerta extraíble de aluminio puro que facilita el acceso a los componentes electrónicos. El sellado resistente IP66 se logra mediante una junta perimetral continua de caucho de silicona. El compartimento está certificado en grado IP67.
Motor Lumínico: Ensamblado con LED blancos de alta eficacia probados bajo norma ISO 17025-2005 e IESNA LM-80 / TM-21. La placa base con núcleo metálico asegura una excelente transferencia de calor para prolongar la longevidad del sistema.
Sistema Óptico: Lentes ópticas de polímero estabilizado frente a radiación UV que minimizan las pérdidas de flujo lumínico. Certificado en grado IK10 frente a impactos mecánicos externos según la norma europea EN 62262 / IEC 62262.
