Visión General
No. de Modelo.
MF-LI-B2-D
Clasificación del IP
IP66
Proceso de dar un título
CE, FCC, RoHS
fuente de luz
led
colores disponibles
rojo
intensidad (cd)
≥32.5cd(type b)
salida horizontal (grados)
360
divergencia vertical (grados)
≥10
características del flash
continuo/20/30/60 ajustable
modo de funcionamiento
operación 24 horas
vida útil led (horas)
>100,000
tensión de funcionamiento
dc(48vdc) & ac(110-240vac)
potencia (w)
5W
material del cuerpo
policarbonato
material base
aluminio fundido
peso (kg)
1,5 o 2
esperanza de vida
más de 10 años
Paquete de Transporte
caja de cartón
Especificación
236× 236× 215
Código del HS
9405499000
Capacidad de Producción
10000pieces/mes
Descripción de Producto

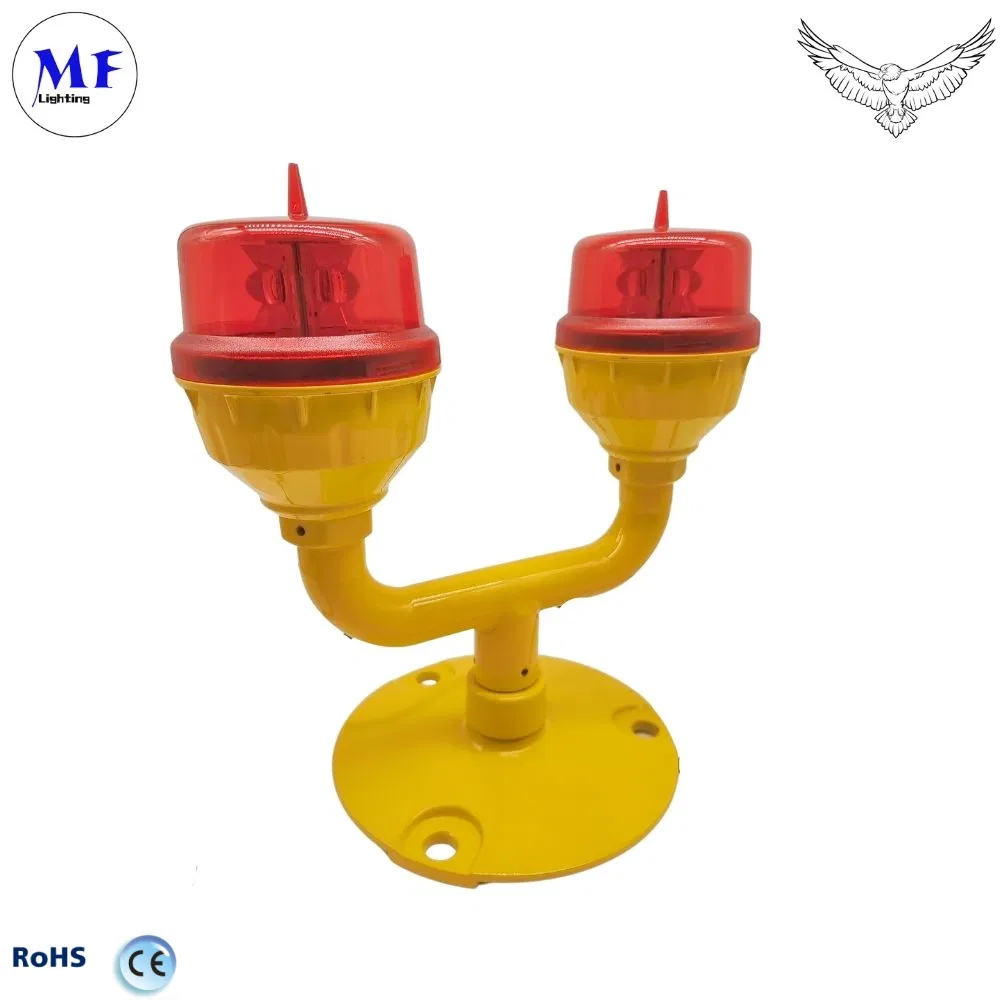

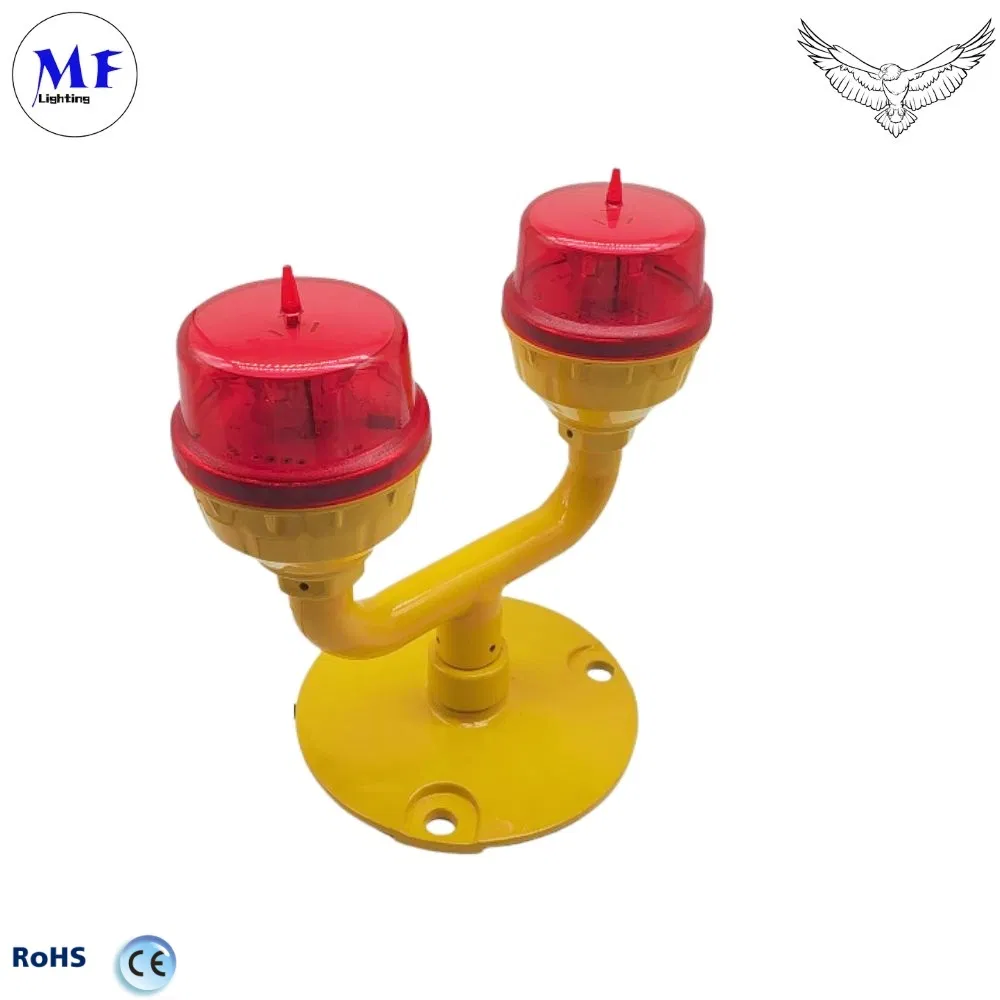

Precio de fábrica interruptores DIP IP66 luz de aviso de baja intensidad obstrucción de la aviación Luz para la transmisión Torre edificio de altura Chimenea Industrial
Especificaciones
| Características de la luz |
| Fuente de luz |
LED |
| Colores disponibles |
Rojo (otro color es opcional) |
| Intensidad (cd) |
≥32,5cd(tipo B), otros opcionales(10Cd, 100cd,etc) |
| Salida horizontal (grados) |
360 |
| Divergencia vertical (grados) |
≥10 |
| Características del flash |
Encendido continuo/20/30/60 ajustable |
| Modo de trabajo |
Principal y en espera (otros modos son opcionales) |
| Modo de funcionamiento |
De forma automática, de forma estándar, desde el anochecer hasta el amanecer o 24 horas operación opcional. |
| EXPERIENCIA LED de vida (horas) |
>100.000 |
| Características eléctricas |
| Tensión de funcionamiento |
DC(48VDC) & AC(110-240VAC) u otros |
| Potencia (W) |
5 |
| Aumento de relámpagos |
IEC61000-4-5 L- N ±3KV / L- PE ±6KV / N-PE ±6KV |
| Electrostática |
IEC61000-4-2 Descarga de contacto 8kV |
| Protección de circuito |
Integrado |
| Características físicas |
| Material del cuerpo |
Policarbonato |
| Material base |
Aluminio fundido |
| Montaje |
D140mm pulgada rosca de tubo o M10×3*3/4 |
| Dimensiones (mm) |
254×90×210 o 254×165×250 |
| Peso (kg) |
1,5 o 2 |
| Expectativa de vida del producto |
más de 10 años |
| Factores ambientales |
| Temperatura ambiente (ºC) |
-40~65 |
| Temperatura de almacenamiento (ºC) |
-55~70 |
| Humedad |
10%-95% HR (sin condensación) |
| Velocidad del viento |
240km/h |
| Resistente al agua |
IP66 |
| Cumplimiento |
| OACI |
Anexo 14 volumen 1, Diseño de aeródromos y Operaciones Séptima edición Julio 2016, cuadro 6,3. Luz de obstáculo de baja intensidad tipo A/B/E. |
| FAA |
L-810 |
| Opciones disponibles |
- LED compatible con NVG (gafas de visión nocturna)
- Modo de trabajo ajustable
- Sincronización GPS intermitente
- Salida de contacto seco
- Sistema de energía solar
|
⚙️ Configuración
| Modelo |
Fuente de luz |
Entrada de alimentación |
Flash |
Fotocélula |
Alarma de contacto seco |
Sincronización GPS |
Control |
Color de lente |
| MF-LI-B2-D |
LED / IR |
110-240VAC
48VDC
36VDC
12VDC |
20FPM / 30FPM / 60FPM / 40FPM / Estable |
Fotocélula integrada / Sin fotocélula |
Sin alarma / Alarma |
SIN SINCRONIZACIÓN / SYNC GPS |
Se utiliza solo / Con controlador |
Rojo / Claro |
Detalles Técnicos
⚡ Eléctrico
- Cree LED: asegura que el LED se mantenga brillante durante un uso prolongado.
- Fuente de alimentación en DC(48V) y AC(110-240VAC): la luz funciona normalmente con entradas de 48VDC / 110VAC / 240VAC.
🔧 Físico

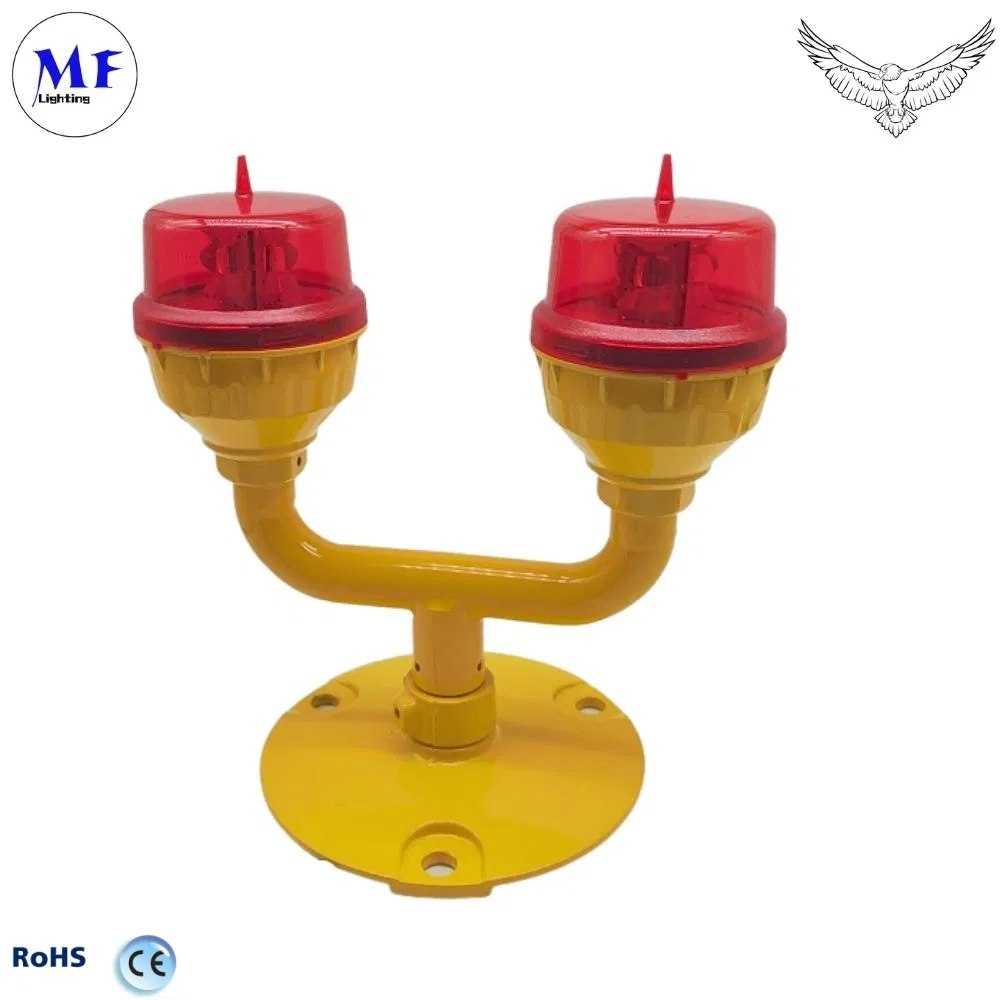

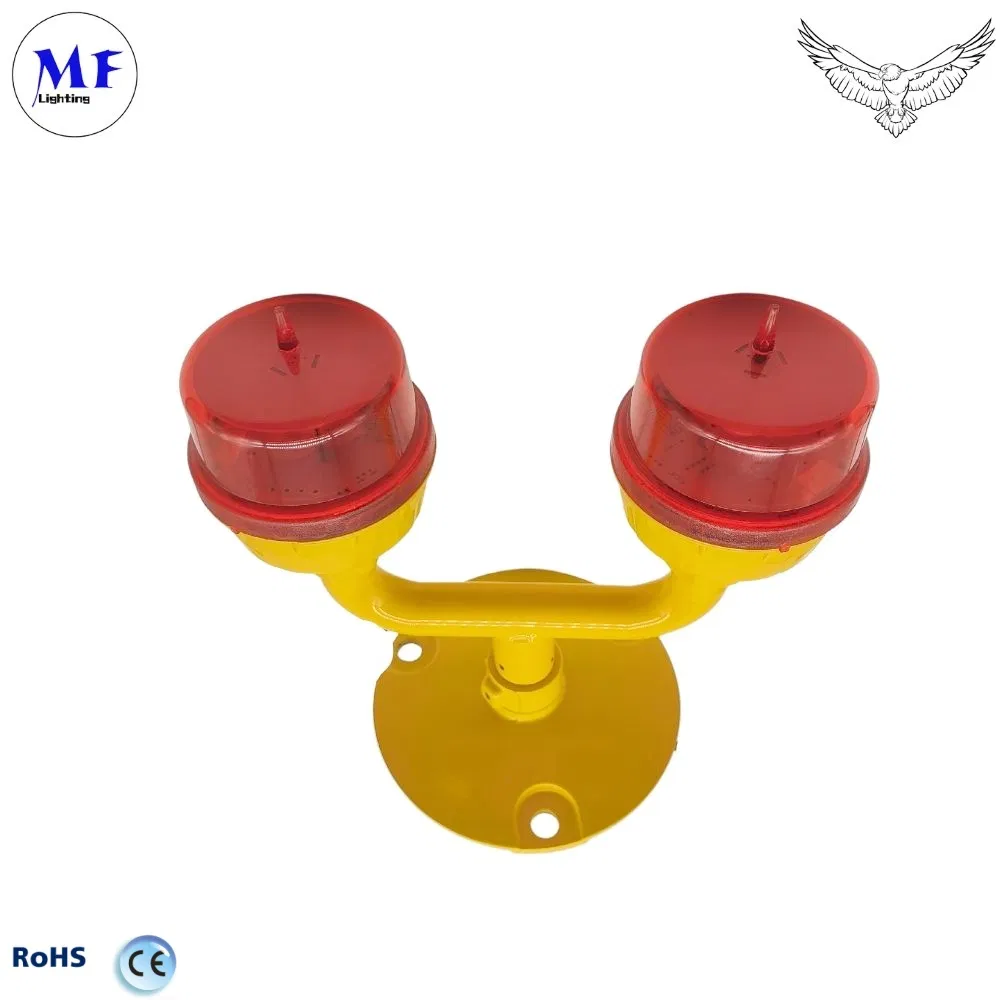

- Pico disuasorio de aves en la parte superior.
- Lente PMMA de diseño único para una luz convergente y excelente transparencia.
- Cubierta de policarbonato anti-UV y de alta translucidez (3-5 años sin amarillear).
- Revestimiento en polvo base de color amarillo brillante con protección UV para mayor visibilidad y resistencia en ambientes hostiles.

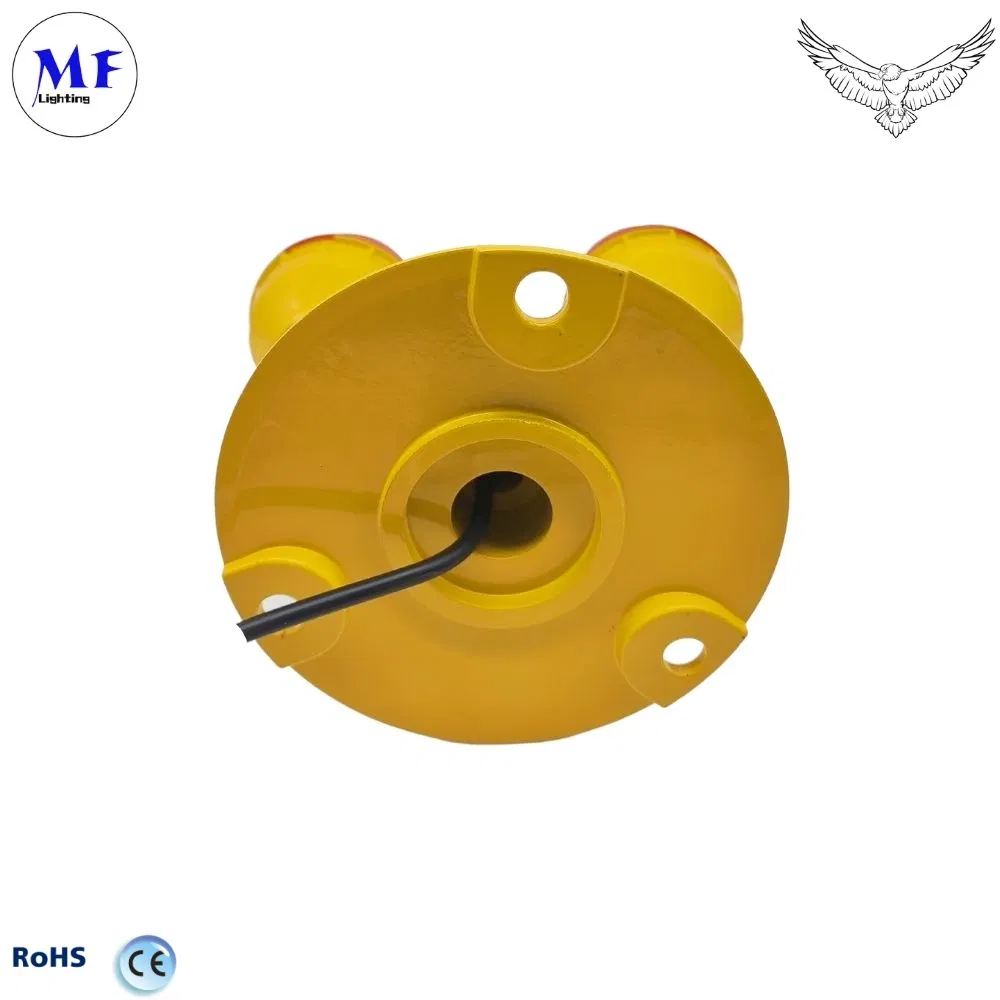

- Material base de aluminio fundido a presión con alta resistencia a la corrosión, choques y vibraciones.
- Agujeros de rosca de 4 pulgadas y 6.3 para una instalación en poste fácil.
- Diseño sin tornillos externos de fijación: cierre por giro rápido y firme.
⚙️ Diseño de Sistemas
- Fotocélula integrada: funcionamiento día/noche automático (anochecer a amanecer) al descender la luz ambiental por debajo de 50cd/m2.
- Interruptores DIP: configuración en placa PCB para modos Steady, 20FPM, 30FPM y 60FPM.
- Protección integrada contra transitorios y rayos.
- Modo de espera principal: en caso de fallo de la luz principal, la luz de respaldo se activa automáticamente para garantizar la señalización del obstáculo.
💡 Opcionales
- LED infrarrojo compatible con sistemas NVG (gafas de visión nocturna).

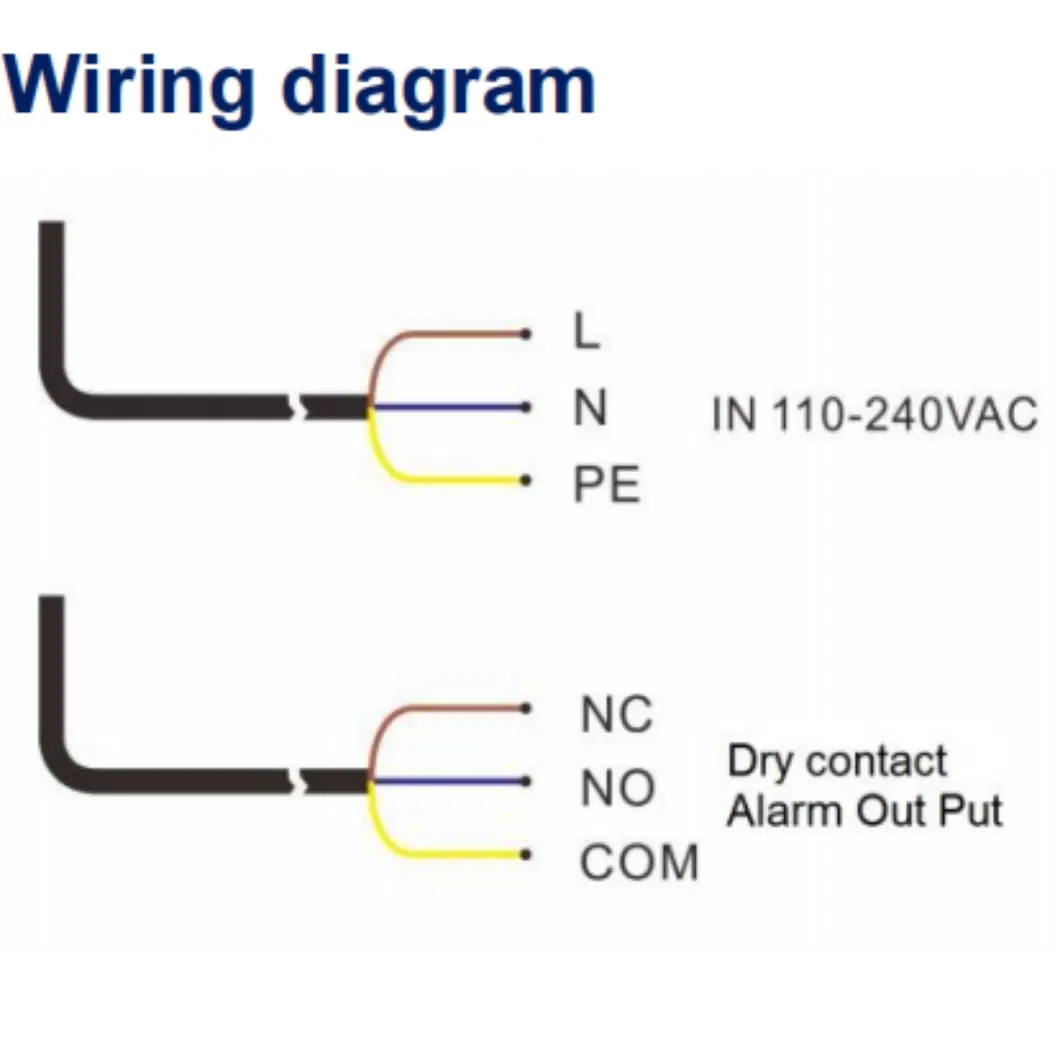

- Salida de contacto de alarma (contacto seco - NO COM NC) que detecta fallos de alimentación y fallos de LED.
- Compatibilidad con sistemas de energía solar.
Parámetros del producto

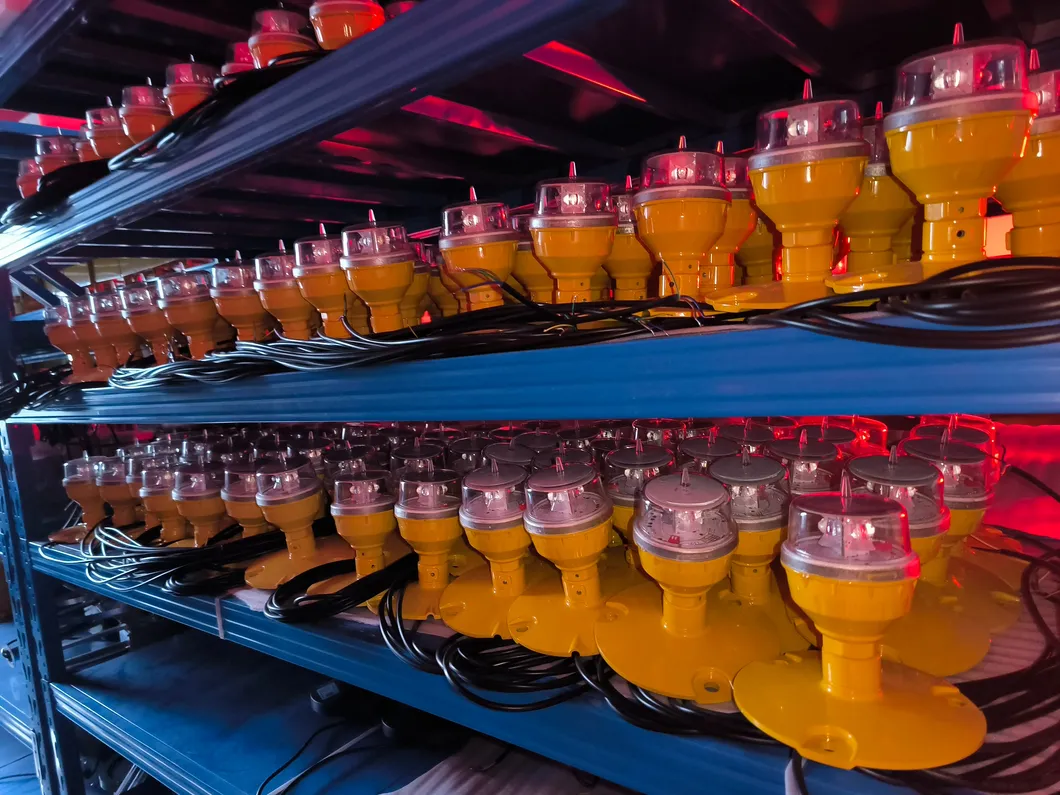

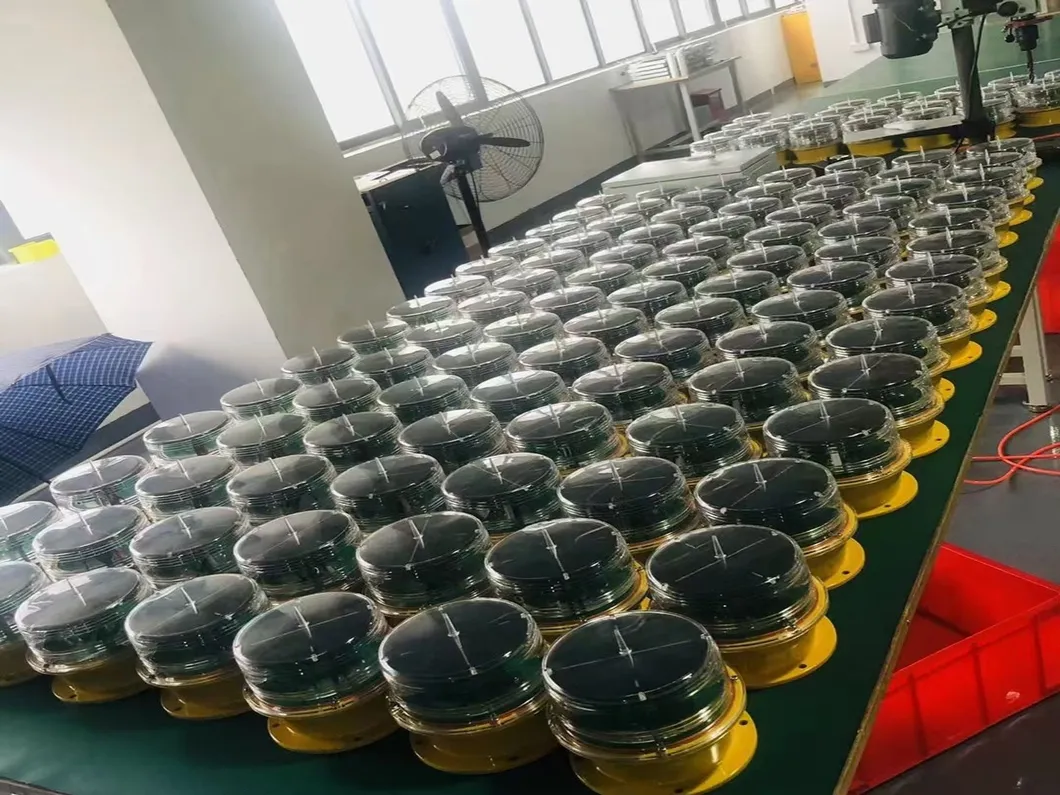

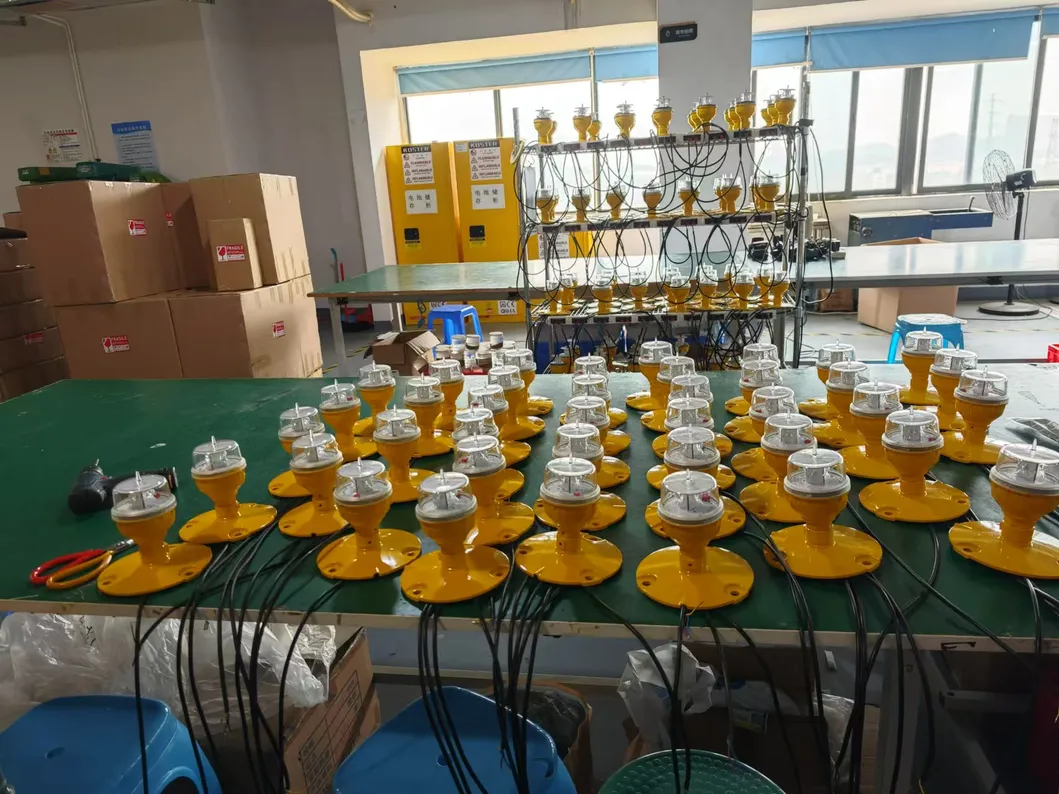

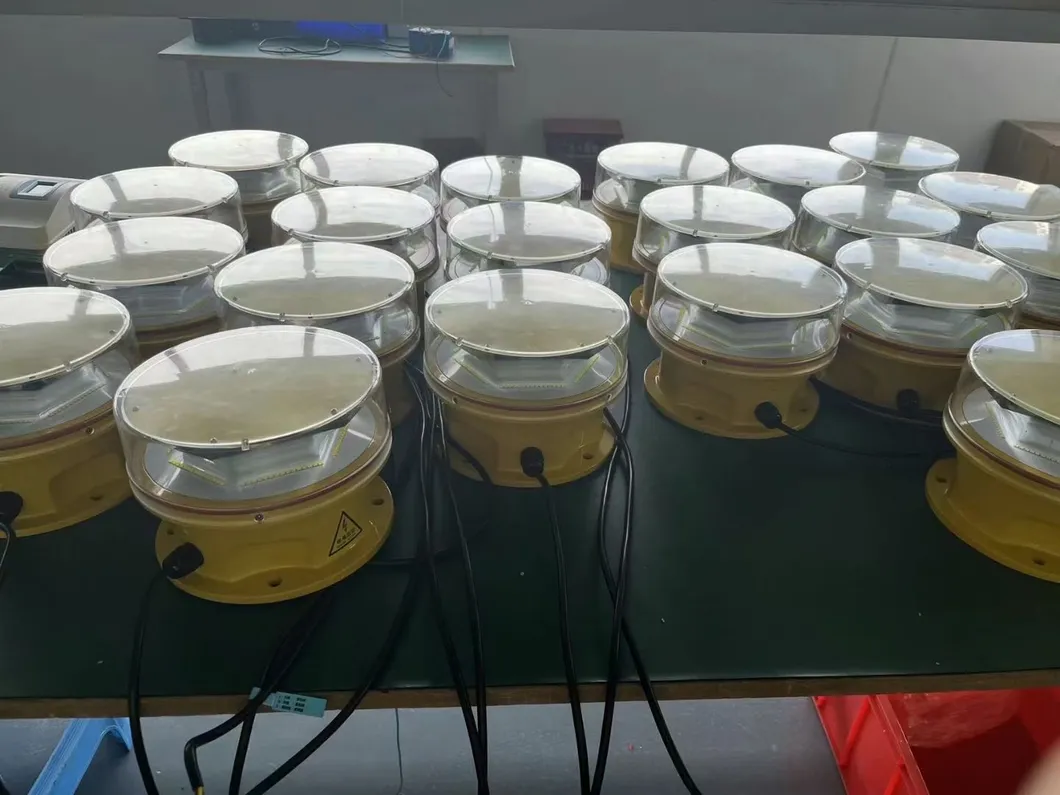

Línea de producción
Aplicación
La luz de baja intensidad MF-LI-B2-D puede ser utilizada de forma autónoma en la parte superior de edificaciones de gran altura, chimeneas industriales, torres de telecomunicaciones (móvil, microondas, televisión), postes elevados, grúas torre, aerogeneradores, etc., siempre que la altura de la estructura sea inferior a 45 metros.

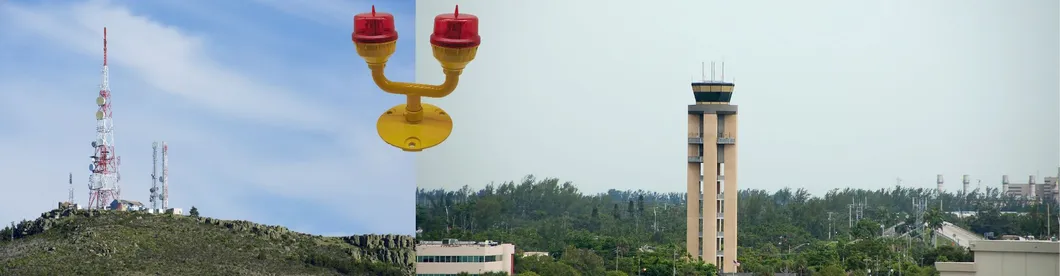

Rascacielos y Monumentos urbanos
Montado en edificios de gran altura para perfilar estructuras y ofrecer visibilidad a aeronaves durante la noche o en condiciones de baja visibilidad.
Infraestructura de energía y telecomunicaciones

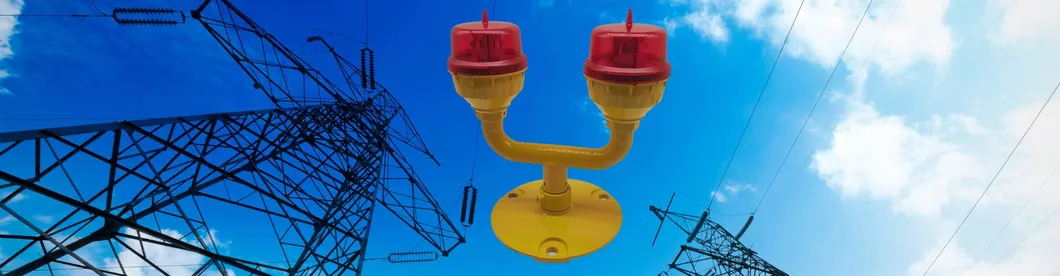

Instalado en torres de transmisión eléctrica y antenas de telecomunicación para evitar colisiones y mantener la seguridad del espacio aéreo circundante.
Instalaciones industriales y maquinaria pesada
Utilizado en chimeneas de refinerías, grúas portuarias y otras estructuras industriales elevadas para proporcionar advertencias de seguridad aérea las 24 horas del día.
Instalaciones de energías renovables
Esencial en turbinas eólicas y torres de energía solar para alertar a las aeronaves de vuelo bajo en las cercanías de los campos de generación de energía limpia.
Preguntas Frecuentes
¿Es una fábrica o una empresa comercial?
Somos una fábrica directa dedicada a la fabricación de soluciones de iluminación y balizaje de obstrucción aérea.
¿Cuál es el tiempo de entrega estimado?
Para pedidos de muestras, el plazo de entrega es de 3 a 7 días. Para la producción masiva, el tiempo de entrega es de 15 a 25 días, dependiendo de las cantidades solicitadas en el pedido.
¿Puedo solicitar una muestra de la luz de obstrucción LED?
Sí, se aceptan pedidos de muestra para comprobar y evaluar el funcionamiento y la calidad del producto. Se permiten muestras mixtas.
¿Cómo se realiza el envío de los productos terminados?
Los métodos de envío disponibles incluyen vía marítima (barco), aérea o mediante servicios de mensajería exprés (como DHL, UPS, FedEx, TNT, etc.).
¿Qué nivel de protección impermeable y vida útil ofrece este equipo?
Este equipo cuenta con una certificación de protección contra agua y polvo IP66 y una durabilidad estimada de los LED superior a las 100,000 horas de funcionamiento.
¿Qué voltajes de entrada soporta la luz de obstrucción?
La luz es compatible con voltajes de funcionamiento en corriente directa (48VDC) y en corriente alterna (110-240VAC), ofreciendo una alta adaptabilidad a diferentes sistemas de energía.
